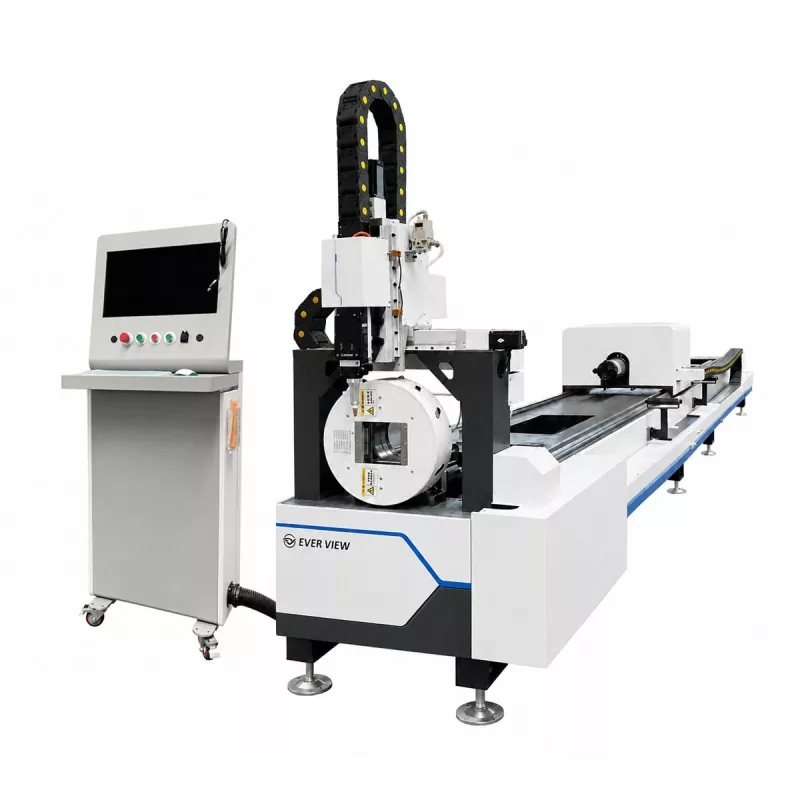

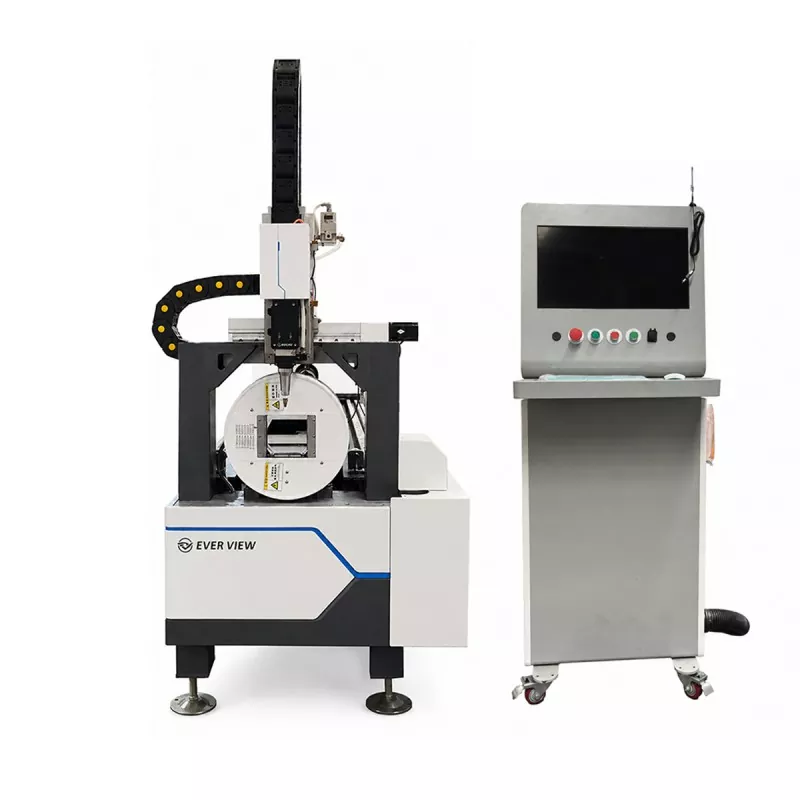

Taloudellinen kuitulaserputken leikkauskone

Taloudellinen kuitulaserputkileikkauskone voi suorittaa putken leikkaamisen, reikien leikkaamisen, uran, ääriviivojen leikkaamisen ja päiden leikkaamisen yhdessä ohjelmoidussa prosessissa. Se soveltuu metallihuonekaluihin, kuntolaitteisiin, autokomponentteihin, maatalouskoneisiin, rakennusrakenteisiin ja yleiseen metallien valmistukseen.

Lähetä meille putken koko, materiaali, paksuus, pituus ja piirustus koneen konfigurointia ja leikkausarviointia varten.

Tuotetiedot

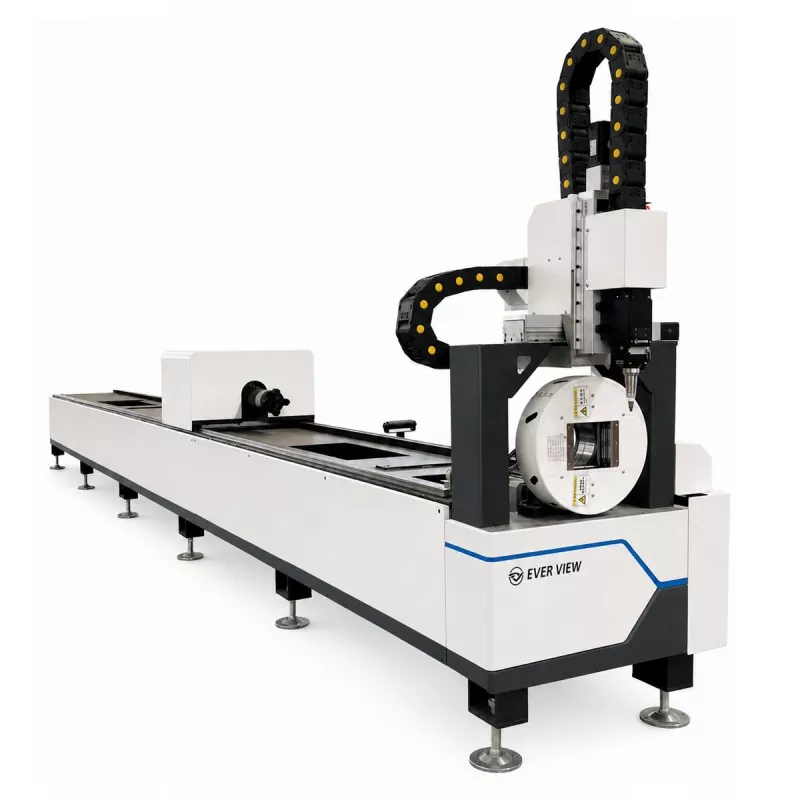

Käytännöllinen 3 kW:n putken laserleikkaus

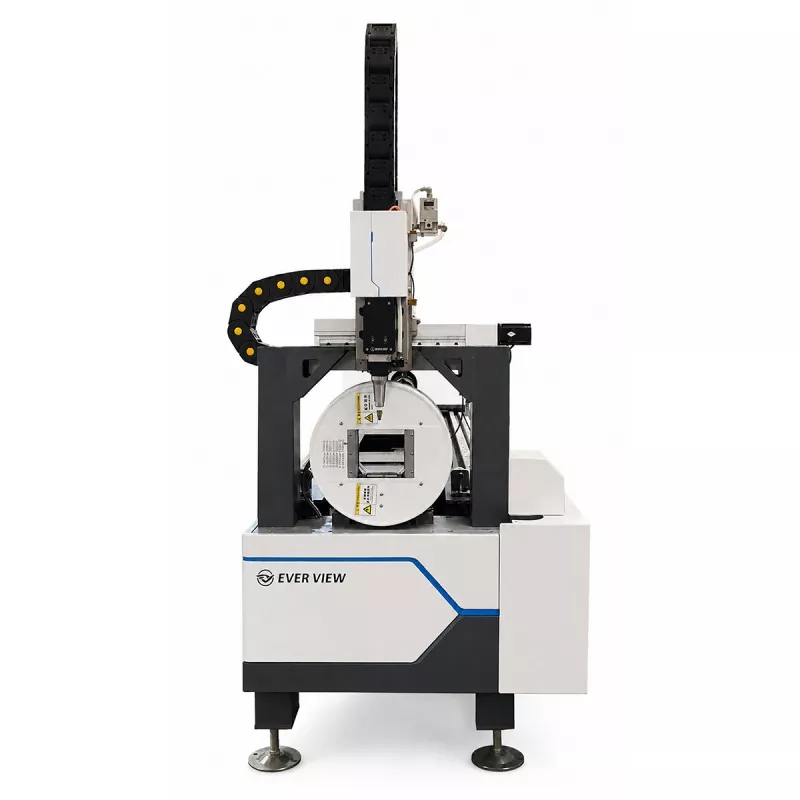

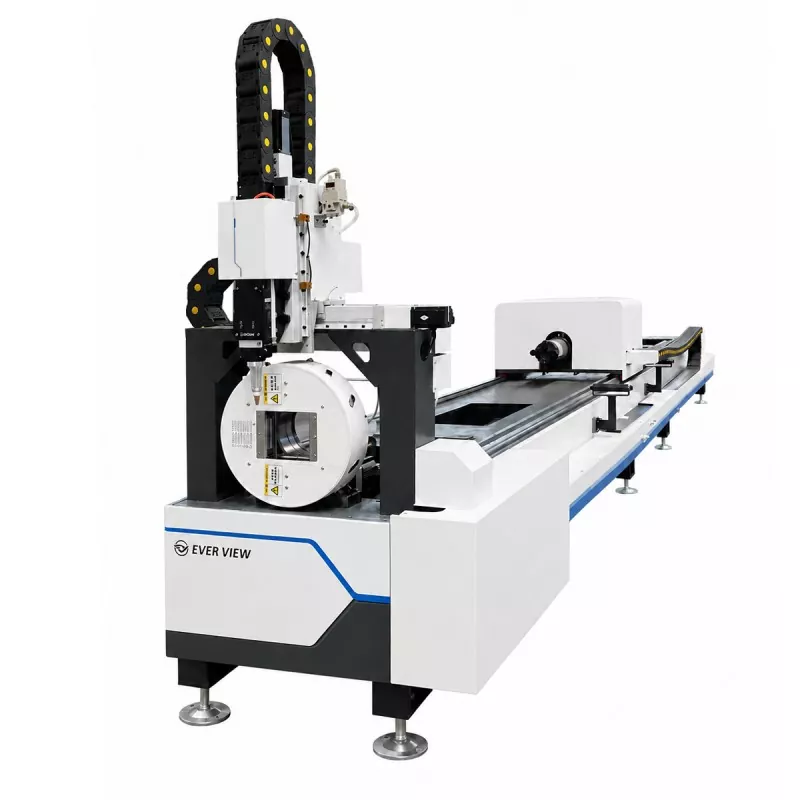

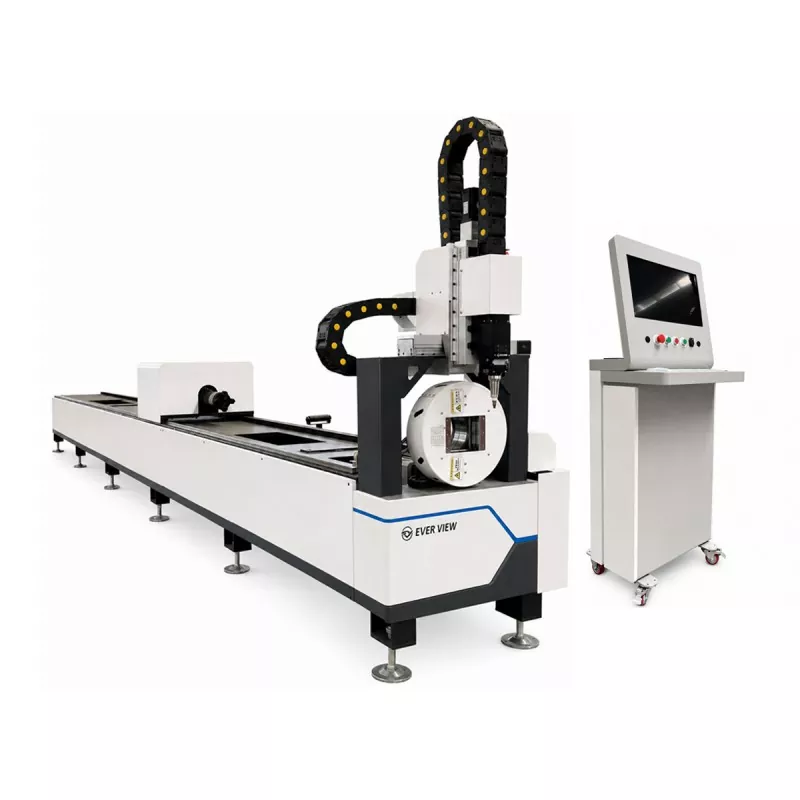

EVER VIEW -taloudellinen kuitulaserputkileikkauskone on suunniteltu ostajille, jotka tarvitsevat luotettavaa putken käsittelyä ilman tarpeetonta järjestelmän monimutkaisuutta. 3 kW:n laserlähde tarjoaa käytännöllisen tasapainon leikkauskyvyn, käyttökustannusten ja sovellusten joustavuuden välillä.

For reference, a properly configured 3kW system can typically cut carbon steel tube walls up to approximately 10–12 mm and stainless steel tube walls up to approximately 5–6 mm under suitable conditions. Nämä luvut ovat pikemminkin viitearvoja kuin taattuja rajoja. Actual results depend on tube profile, material grade, gas pressure, nozzle selection, cutting speed, edge quality requirements, and machine configuration.

Se soveltuu laserputkien leikkaamiseen aloittaville konepajoille, erillisiä putkenkäsittelylaitteita lisääville tehtaille ja valmistajille, jotka käsittelevät pienten tai keskisuurten erän tilauksia.

Viite leikkauspaksuus materiaalin mukaan

Seuraavat arvot ovat yleisiä viitealueita tavallisille putkisovelluksille:

Käytännön suurin paksuus voi olla pienempi halkaisijaltaan pienille putkille, monimutkaisille profiileille, nopealle tuotannolle tai tiukille reunojen laatuvaatimuksille. A cutting test using the buyer's actual tube is recommended before final confirmation.

Viiteleikkausnopeudet materiaalin mukaan

Leikkausnopeus vaihtelee seinämän paksuuden, materiaalilaadun, putken muodon, leikkauskaasun, suuttimen halkaisijan, polttoasennon ja vaaditun reunan laadun mukaan. Seuraavat arvot ovat yleisiä viitealueita tavallisten putkimateriaalien suorille osille:

Nämä nopeudet ovat vain alustavaa arviointia varten. Reikien leikkaaminen, urittaminen, terävät kulmat, pienet ääriviivat ja päiden leikkaaminen vaativat normaalisti pienempiä nopeuksia kuin suoraviivainen leikkaus. Ostajien tulee arvioida sekä leikkausnopeutta että viimeistellyn reunan laatua vertaillessaan koneen kokoonpanoja.

Vertailu muihin lasertehovaihtoehtoihin

Laserteho tulee valita vaaditun materiaalin paksuuden, tuotantonopeuden ja työmäärän mukaan eikä pelkästään enimmäistehon mukaan.

Verrattuna 2 kW:n koneeseen, 3 kW:n malli tarjoaa yleensä laajemman käsittelyalueen ja korkeamman tuottavuuden keskipaksuille putkille. Verrattuna 4 kW:n koneeseen se tarjoaa yleensä pienemmän investoinnin ja taloudellisemman toiminnan, samalla kun se luopuu nopeudesta ja maksimipaksuuskapasiteetista.

Ostajille, jotka käsittelevät pääasiassa ohutseinäisiä huonekaluputkia, 2 kW:n järjestelmä saattaa riittää. Keskipaksuista hiiliteräs- ja ruostumattomasta teräksestä valmistettujen putkien sekatilauksissa 3 kW on usein käytännöllinen valinta. Paksumpien putkien jatkuvassa tuotannossa tai suuria tilauksia varten 4 kW:n kokoonpano voi tarjota paremman tuottavuuden.

Putken koko ja materiaalivalikoima

Taloudellinen kuitulaserputkileikkauskone tukee pyöreitä, neliömäisiä, suorakaiteen muotoisia ja valittuja erikoisprofiileja lopullisen kokoonpanon mukaan. Soveltuvia materiaaleja voivat olla hiiliteräs, ruostumaton teräs, galvanoitu teräs, alumiini ja muut laserleikattavat metallit.

Todellinen leikkausalue riippuu materiaalilaadusta, seinämän paksuudesta, putken profiilista, leikkauskaasusta, vaaditusta reunan laadusta ja tuotantonopeudesta.

Tuotannon joustavuus

Digitaalisen ohjelmoinnin avulla käyttäjät voivat muuttaa putken pituuksia, reikien asentoja, ääriviivoja ja päiden muotoja valmistamatta jokaiseen malliin erityisiä mekaanisia työkaluja. Tämä tekee koneesta sopivan toistuvaan tuotantoon, räätälöityyn valmistukseen, prototyyppeihin ja sekatilauksiin.

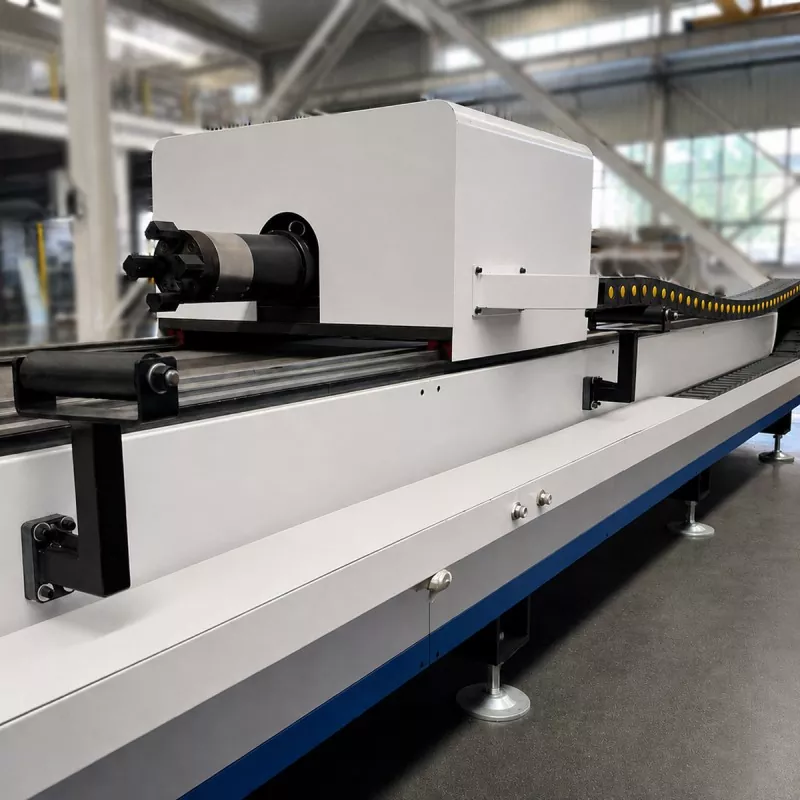

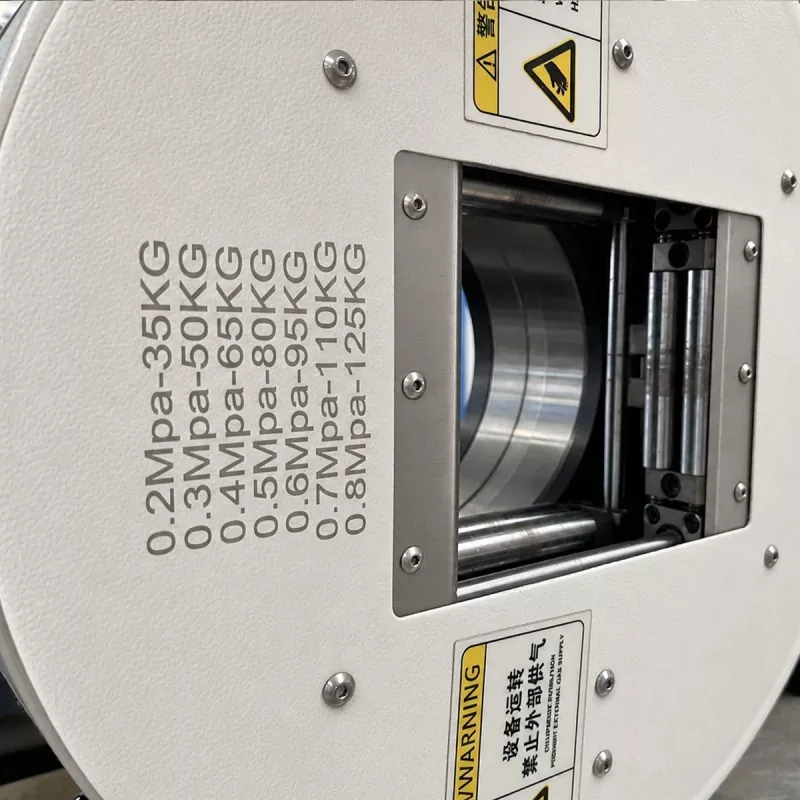

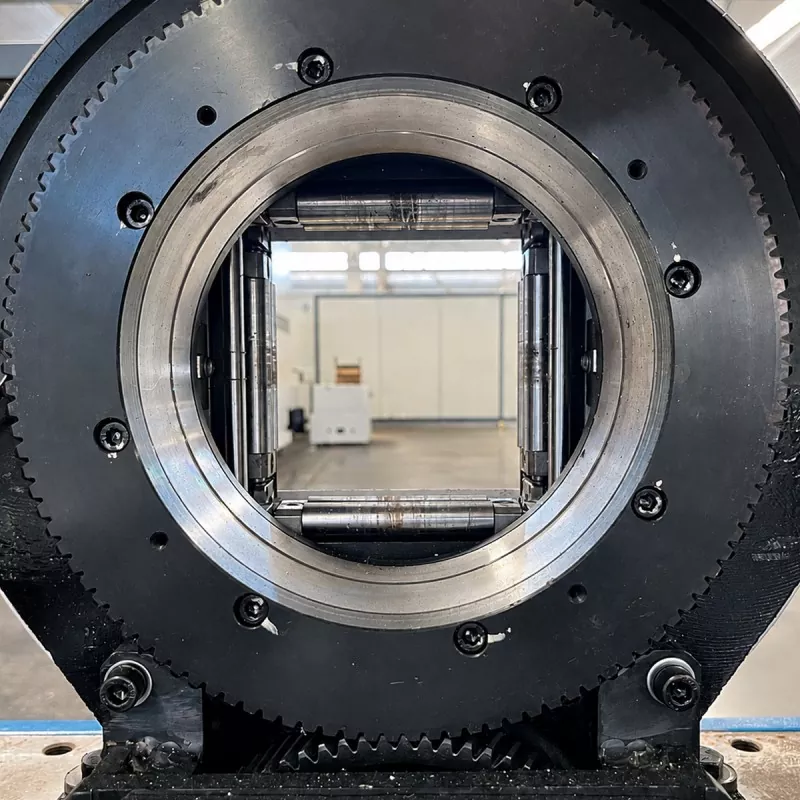

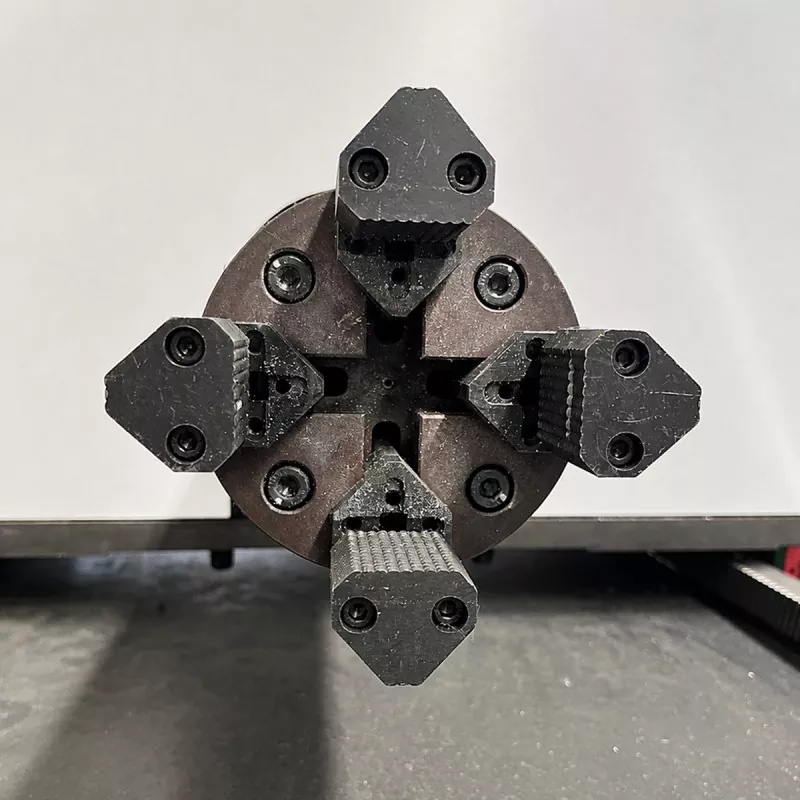

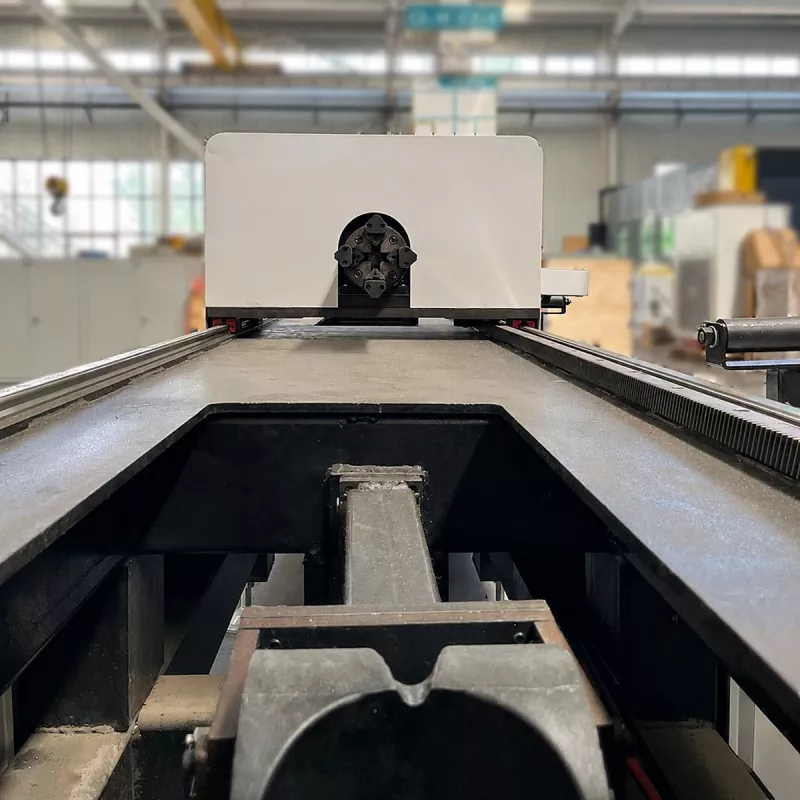

Universal Chuck System

Yleisistukka sopii pyöreille ja neliömäisille putkille, mikä auttaa vähentämään kiinnitysten muutoksia eri työkappaleiden välillä. Vakaa kiinnitys tukee reikien, rakojen, ääriviivojen tarkkaa leikkaamista ja leikkauksia putken useiden sivujen ympäriltä.

Istukan nopeus voi olla jopa 120 rpm.

Vähennetyt toissijaiset toiminnot

Sopivia osia varten kone voi yhdistää mittaukseen liittyvän valmistelun, leikkauksen, porauksen, uran ja päiden trimmauksen yhdeksi ohjelmoiduksi prosessiksi. Tämä voi vähentää manuaalista merkintää, toistuvaa kiinnitystä, työkappaleen siirtoa ja toissijaista koneistusta.

Todellinen parannus riippuu putken geometriasta, materiaalista, tuotantomäärästä ja olemassa olevasta työnkulusta.

Sovellusalueet

Taloudellinen kuitulaserputkileikkauskone sopii metallihuonekalusovelluksiin, kuten pöytiin, tuoleihin, hyllyihin, sängyn kehyksiin ja muihin putkimaisiin huonekalukomponentteihin.

Kuntolaitteissa se voi käsitellä kehyksiä, kiinnikkeitä, tukia ja liitososia, joita käytetään kuntosalilaitteissa.

Autokomponenttien valmistuksessa sitä voidaan käyttää valituissa putkirakenteissa, kannakkeissa, kannattimissa ja valmistetuissa ajoneuvon osissa.

Maatalouskoneille tyypillisiä sovelluksia ovat rungot, suojukset, tuet ja liitososat.

Rakennusrakenteiden valmistuksessa se pystyy käsittelemään rakenneputkia, kaiteita, tukia ja runkokomponentteja.

Yleiseen metallien valmistukseen kone soveltuu räätälöityihin osiin, prototyyppeihin, sopimusvalmistukseen ja sekatilauksiin.

Käyttö- ja huolto-ominaisuudet

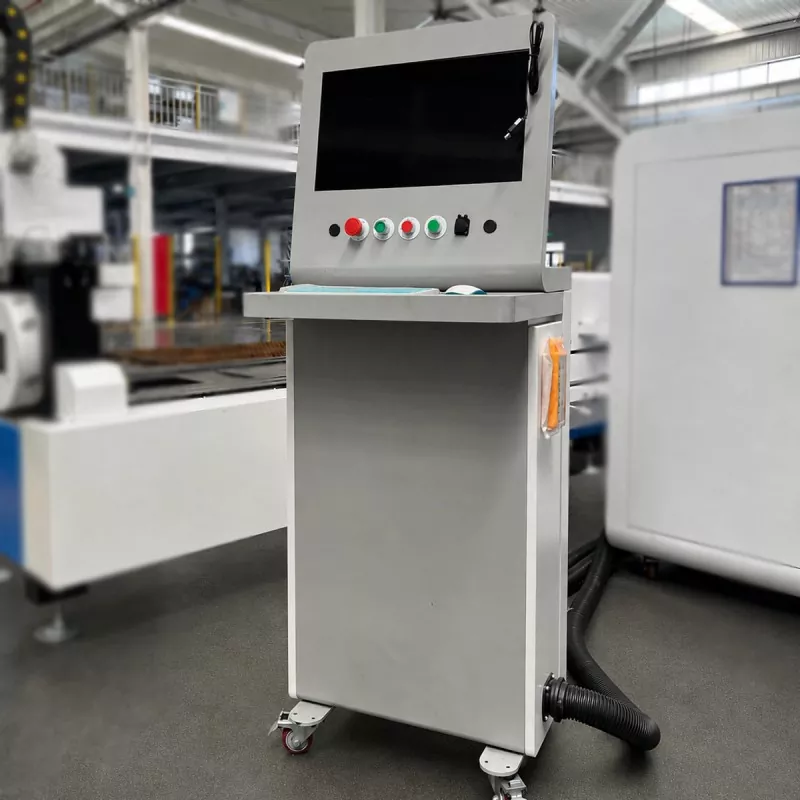

Kone tarjoaa pääsyn lastausalueelle, istukkajärjestelmään ja leikkuualueelle päivittäistä käyttöä ja tarkastusta varten. Operaattorit voivat muuttaa ohjelmia tuotantopiirustusten mukaan, mikä on hyödyllistä valmistajille, joilla on usein tuotemuutoksia.

Rutiinihuoltoon tulee kuulua istukan, ohjausosien, leikkuupään suojan, jäähdytysjärjestelmän, kaasujärjestelmän, voitelupisteiden ja sähköliitäntöjen tarkastus ja puhdistus. Suuttimet, suojalinssit ja muut kulutusosat tulee tarkistaa ja vaihtaa tarvittaessa.

Koneen kokoonpano

Lopullinen kokoonpano tulee valita todellisen sovelluksen mukaan eikä pelkästään lasertehon mukaan.

Ennen tarjouksen pyytämistä ostajien tulee vahvistaa putken muoto ja mitat, suurin ja pienin putken koko, putken pituus, materiaali ja seinämän paksuus, odotettu tuotantomäärä, tyypilliset osapiirustukset, vaadittu leikkausnopeus, reunan laatuvaatimukset, työpajatila ja virtalähde, leikkauskaasu ja apulaitteet.

Ennen lopullista laitevalintaa suositellaan ostajan todelliseen materiaaliin ja piirustuksiin perustuvaa leikkausnäytettä.

Tekniset tiedot

Lopullinen leikkauspaksuus ja -nopeus tulee vahvistaa materiaalin, putken mittojen, seinämän paksuuden, leikkauskaasun, vaaditun reunan laadun ja tuotantotavoitteen mukaan.

Usein kysytyt kysymykset

Mitä materiaaleja kone voi käsitellä?

Se voidaan konfiguroida hiiliteräkselle, ruostumattomalle teräkselle, galvanoidulle teräkselle, alumiinille ja muille sopiville laserleikattaville metalleille. Todellinen kapasiteetti riippuu materiaalilaadusta, paksuudesta, putken profiilista, leikkauskaasusta ja reunan laatuvaatimuksista.

Mikä on suurin leikkauspaksuus?

As a general reference, the 3kW model can process carbon steel tube walls up to approximately 10–12 mm and stainless steel tube walls up to approximately 5–6 mm under suitable conditions. Nämä arvot eivät ole yleisiä rajoja. Todellinen suorituskyky on varmistettava testaamalla ostajan materiaalia, putken mittoja ja vaadittua reunan laatua.

Millaisen leikkausnopeuden kone voi saavuttaa?

Tavallisten ohuiden ja keskipaksujen putkien vertailunopeudet voivat vaihdella noin 0,5 - 8 m/min materiaalista ja paksuudesta riippuen. Esimerkiksi 2 mm:n hiiliteräs voi saavuttaa noin 4–8 m/min, kun taas 6 mm:n ruostumaton teräs voi toimia noin 0,5–1,2 m/min. Reikien leikkaaminen, urittaminen, kulmat ja monimutkaiset ääriviivat vaativat yleensä pienempiä nopeuksia.

Millaisia ​​putken muotoja se voi leikata?

Vakiosovellus sisältää pyöreät, neliömäiset ja suorakaiteen muotoiset putket. Valitut erikoisprofiilit voivat olla mahdollisia myös niiden mittojen ja kiinnitysvaatimusten vahvistamisen jälkeen.

Mikä on suurin putken koko?

Putken enimmäishalkaisija on 120 mm ja enimmäispituus 6100 mm. Käyttökelpoinen alue on vahvistettava putken muodon, seinämän paksuuden, latausmenetelmän ja lopullisen konfiguraation mukaan.

Voiko sillä leikata reikiä ja rakoja?

Kyllä. Taloudellinen kuitulaserputkileikkauskone pystyy leikkaamaan reikiä, urittamaan, leikkaamaan ääriviivat ja leikkaamaan päät putkien pituuden lisäksi.

Riittääkö 3 kW sovellukselleni?

3 kW:n laserlähde sopii moniin tavallisiin putkenkäsittelysovelluksiin. It is generally more capable than a 2kW system for medium-thickness tubes and more economical than a 4kW system for moderate production requirements. Oikea valinta riippuu materiaalista, paksuudesta, putken koosta, leikkausnopeudesta, tuotantomäärästä ja reunan laadusta. Ostajien tulee toimittaa todelliset työkappaletiedot arviointia varten.

Pitäisikö minun valita 2 kW, 3 kW vai 4 kW?

Valitse 2 kW, kun suurin osa töistä koskee ohutseinäisiä putkia ja investointien hallinta on etusijalla. Valitse 3 kW tasapainoiseen valikoimaan yleisiä hiiliteräs-, ruostumaton teräs- ja galvanoituja putkisovellutuksia. Valitse 4 kW, kun tarvitaan suurempaa tuotantonopeutta, paksumpia materiaaleja tai jatkuvaa kovaa käyttöä.

Minkä tarkkuuden se voi saavuttaa?

Ilmoitettu paikannustarkkuus on ±0,03 mm ja toistuva paikannustarkkuus ±0,03 mm. Kappaleen todellinen tarkkuus riippuu myös putken suoruudesta, kiinnityksestä, koneen kalibroinnista, leikkausparametreista ja ohjelma-asetuksista.

Valmistajan tuki

EVER VIEW tukee asiakkaita koneen valinnassa, konfiguroinnissa, sovellusten arvioinnissa, näyteleikkauksessa ja kuljetusta edeltävässä valmistelussa.

Asiakkaat voivat toimittaa putken mitat, materiaalin, paksuuden, tuotantovaatimukset ja piirustukset teknistä tarkastelua varten. Myös räätälöidyistä kokoonpanoista voidaan keskustella erityisten putkien käsittelytarpeiden mukaan.

Miksi valita tämä kone?

Tämä taloudellinen 3 kW:n putkilaserleikkuri tarjoaa käytännöllisen tasapainon investoinnin, prosessointikyvyn ja päivittäisen käytettävyyden välillä. It is suitable for buyers who need a fiber laser solution for common metal tubes, reference cutting capacity of approximately 10–12 mm for carbon steel and 5–6 mm for stainless steel, flexible digital programming, universal clamping, and reduced secondary operations.

Verrattuna 2 kW:n koneeseen se tarjoaa suuremman kapasiteetin keskipaksuille materiaaleille. 4 kW:n koneeseen verrattuna se voi tarjota edullisemman ratkaisun ostajille, jotka eivät vaadi maksimipaksuutta tai jatkuvaa nopeaa tuotantoa.

Pyydä leikkaustestiä

Putkenleikkauskoneen valinnan tulee perustua todellisiin työkappaleisiin pelkkien teknisten tietojen sijaan.

Lähetä EVER VIEW putken koko, materiaali, paksuus, pituus, tuotantomäärä, tarvittava leikkausnopeus ja osapiirustus sovelluksen arviointia ja koneen konfigurointia varten.
