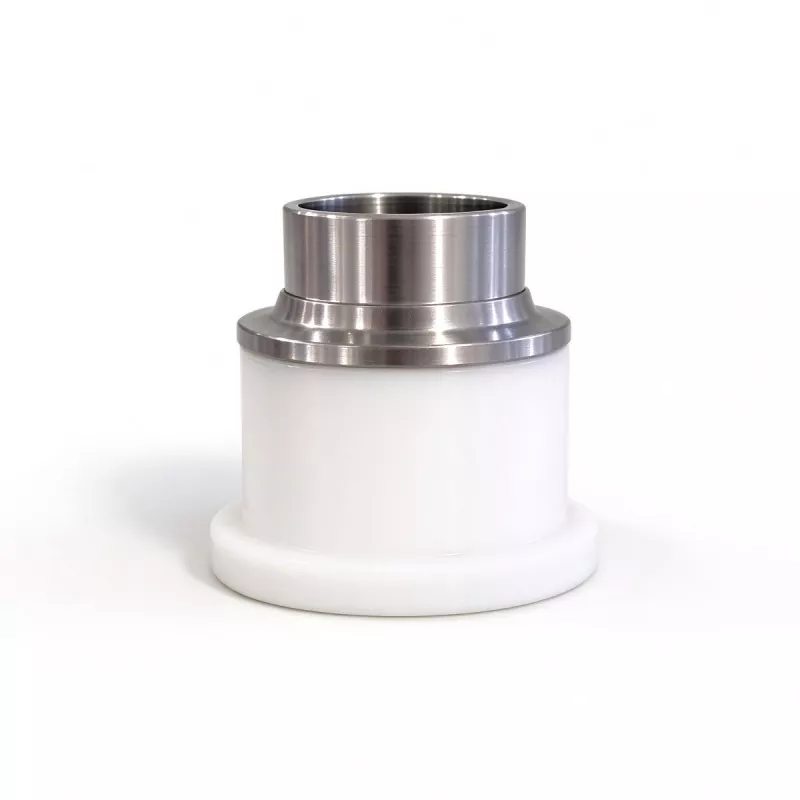

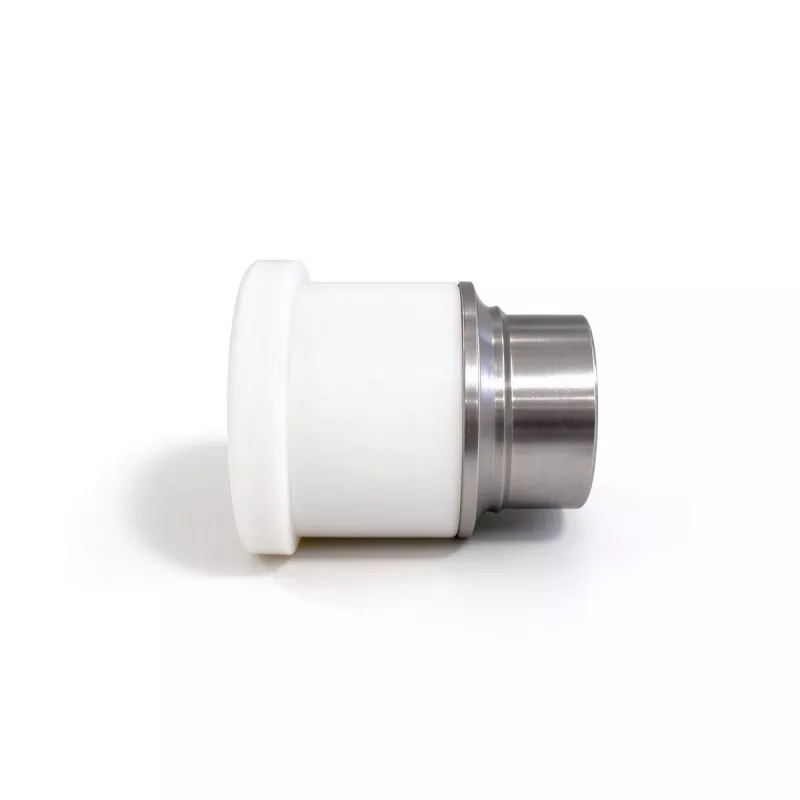

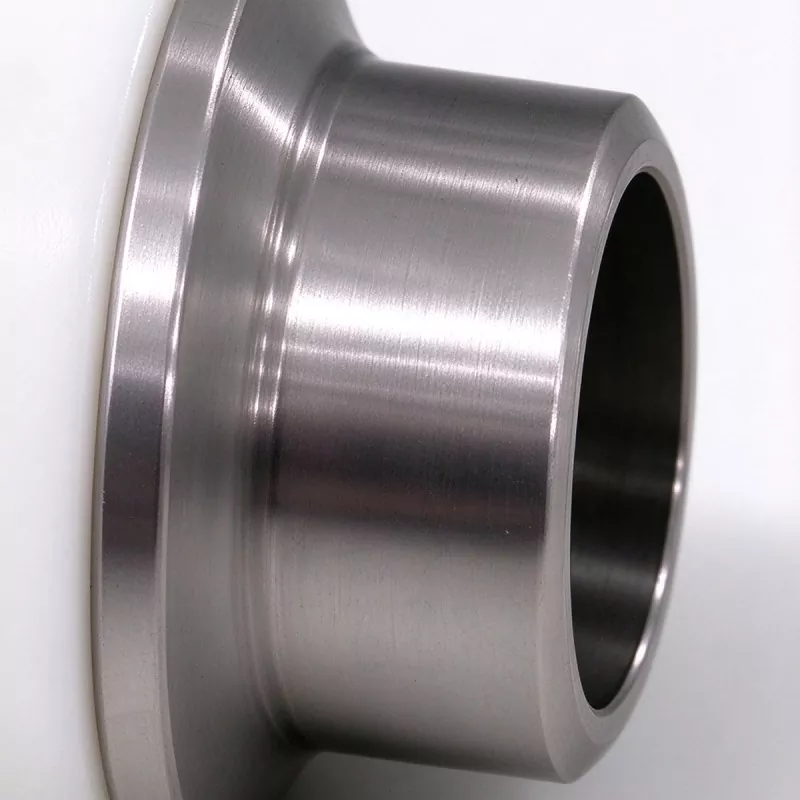

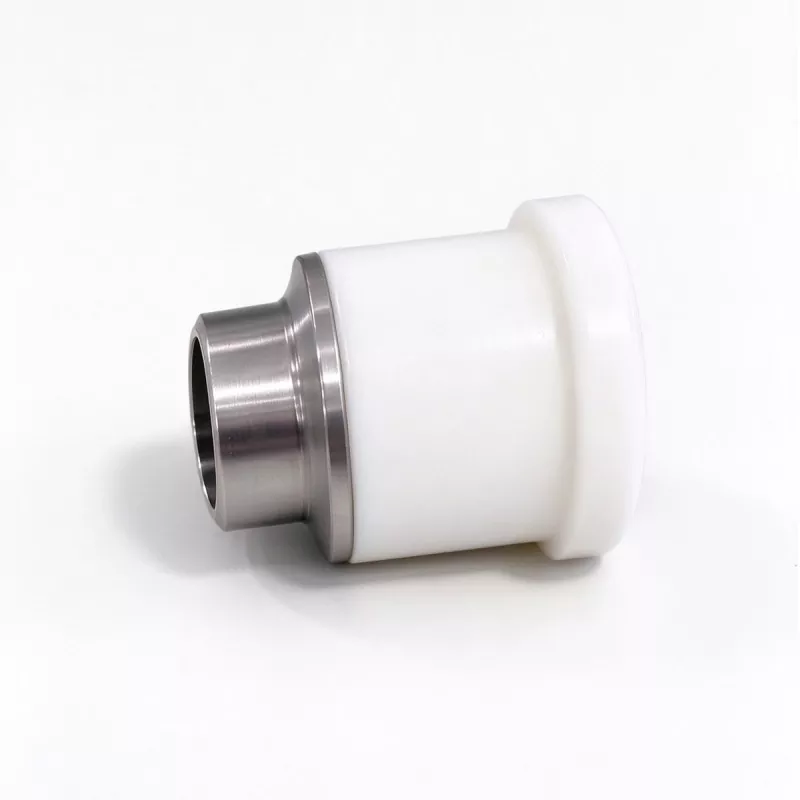

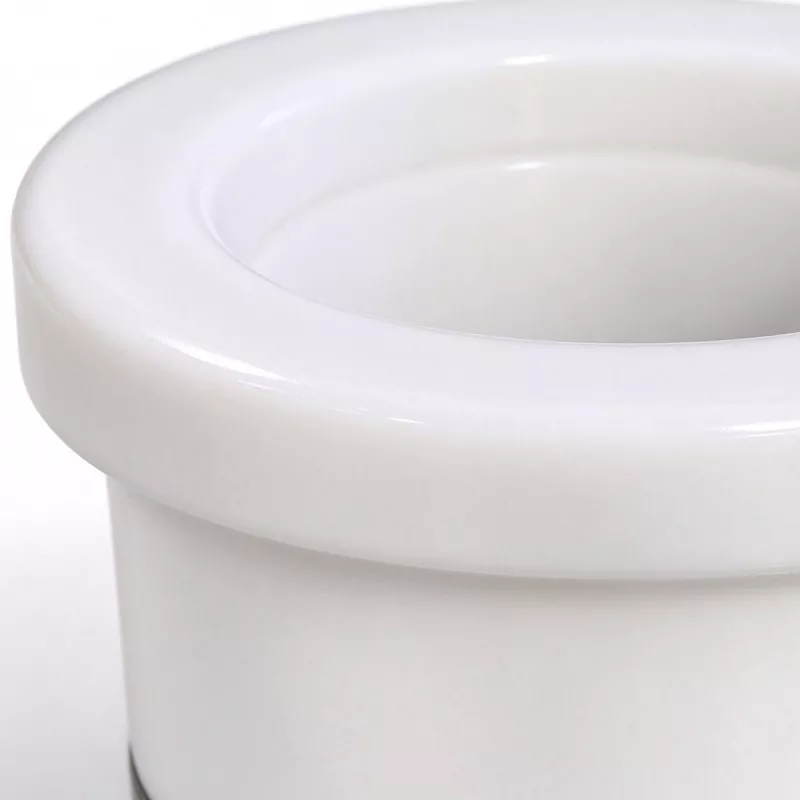

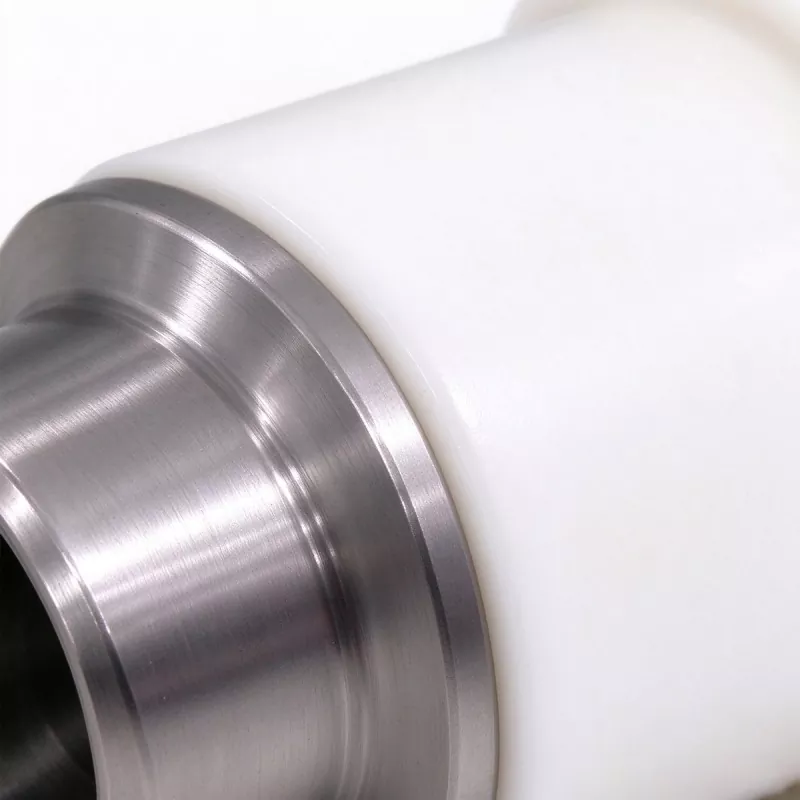

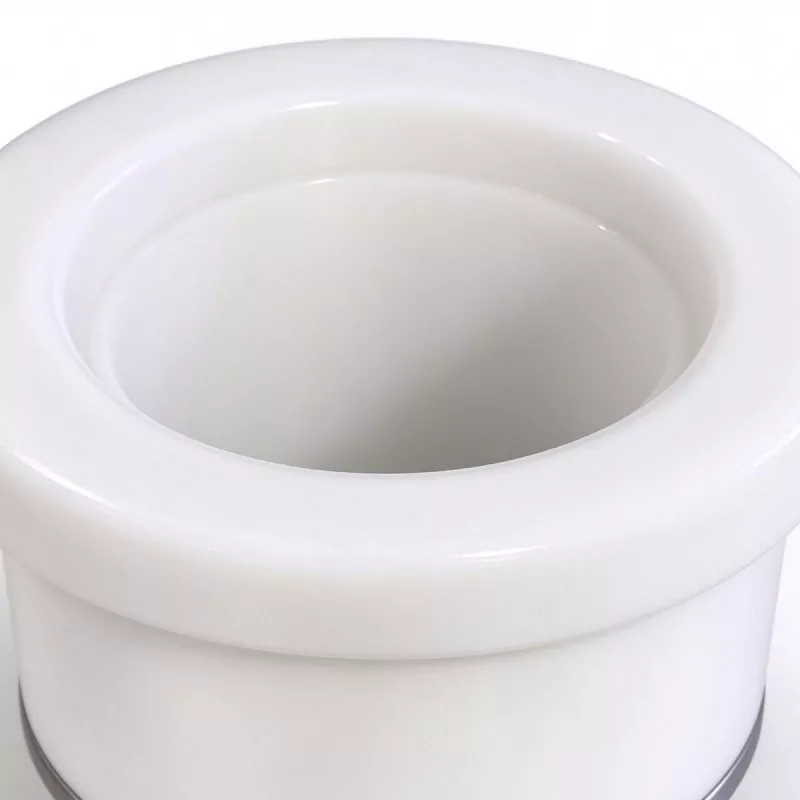

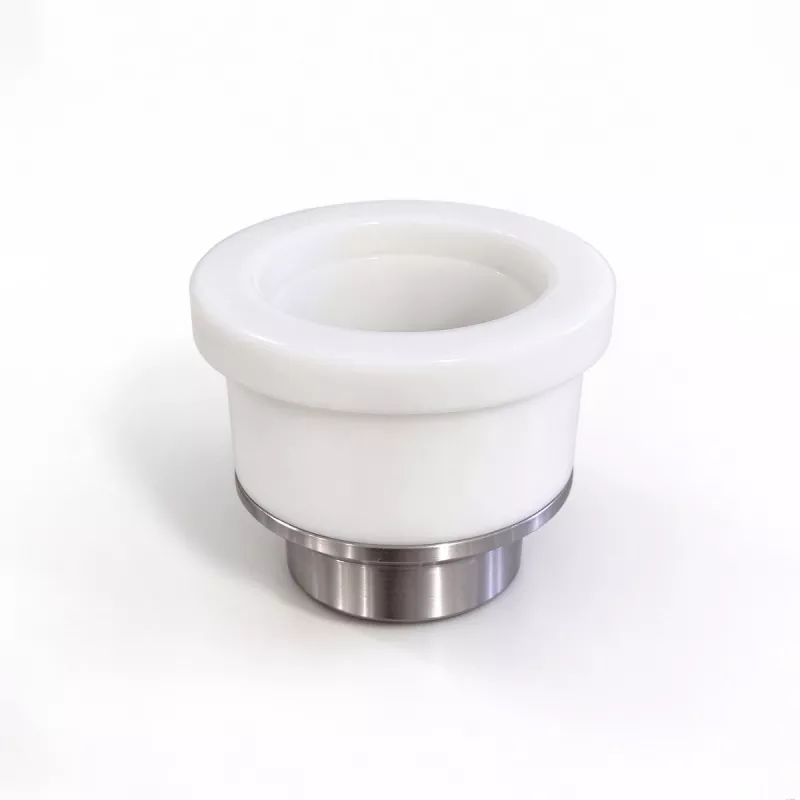

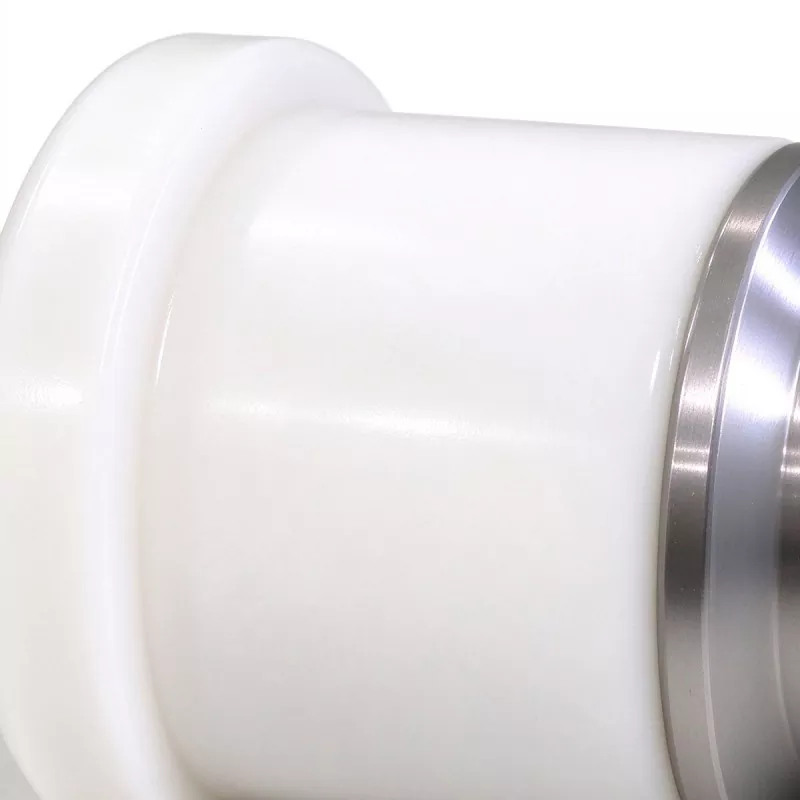

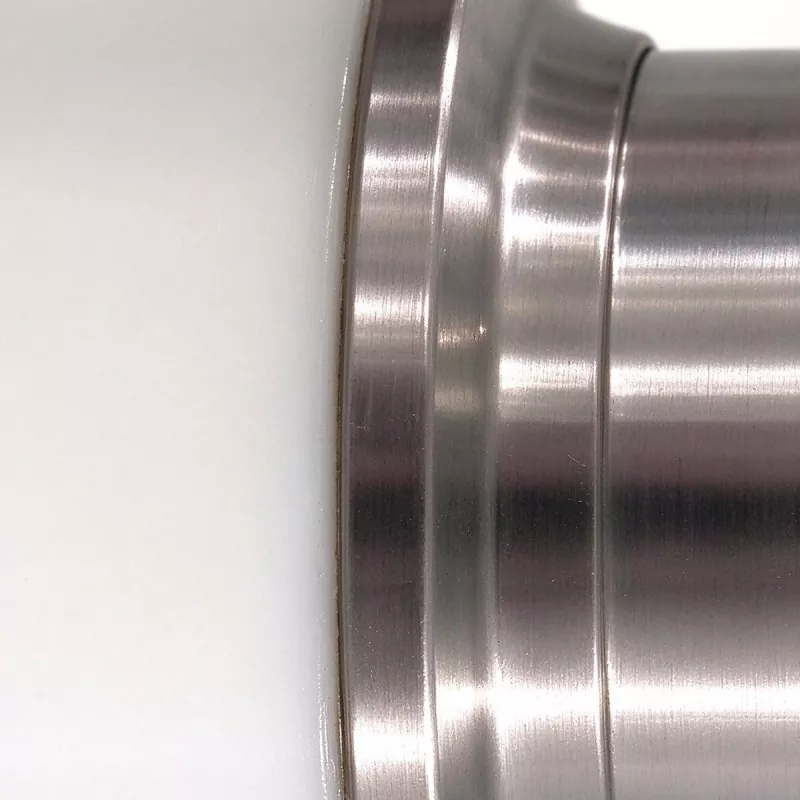

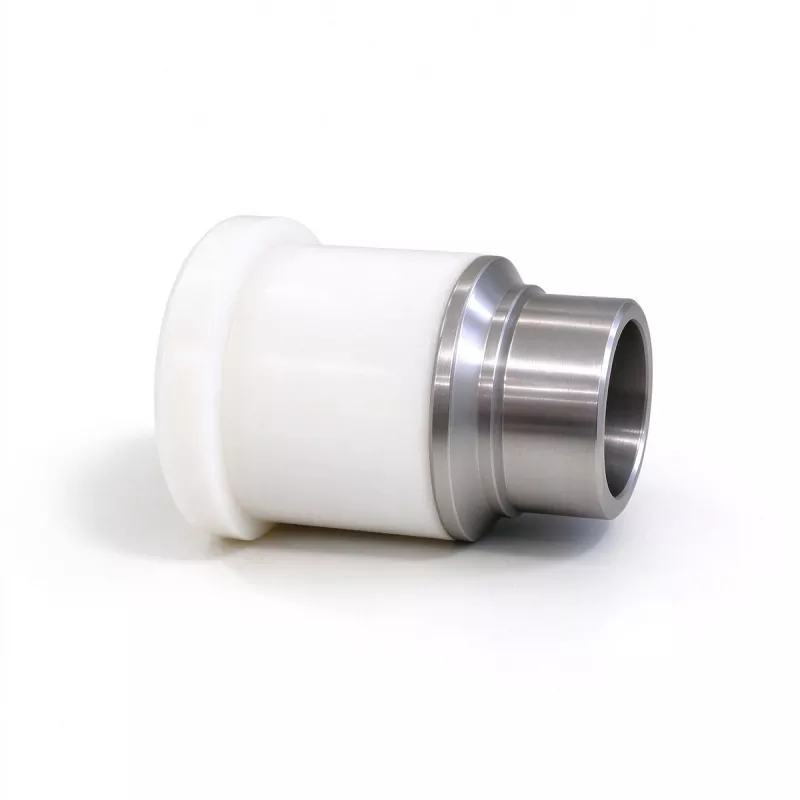

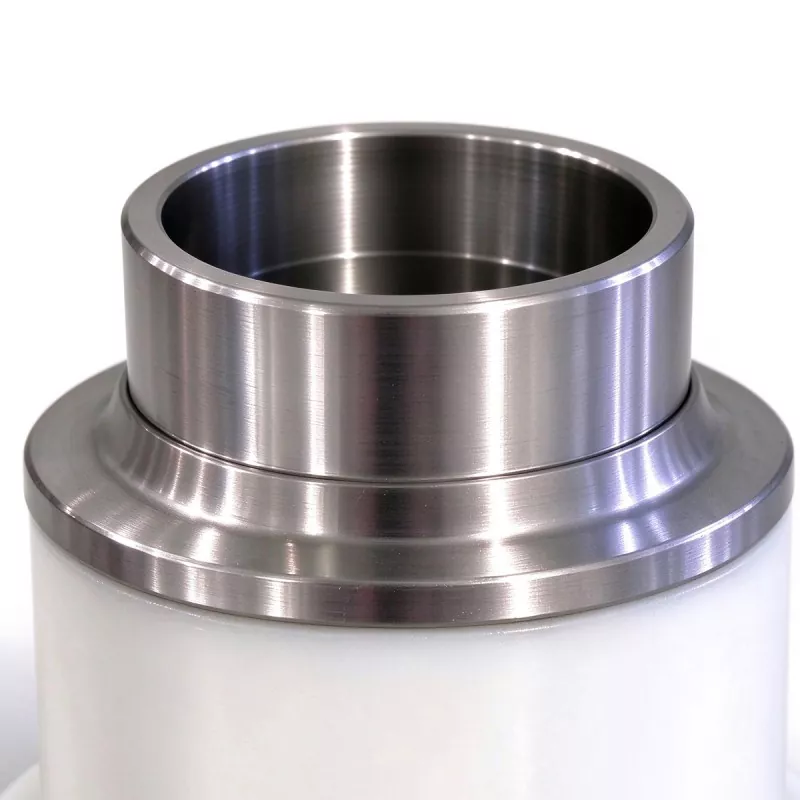

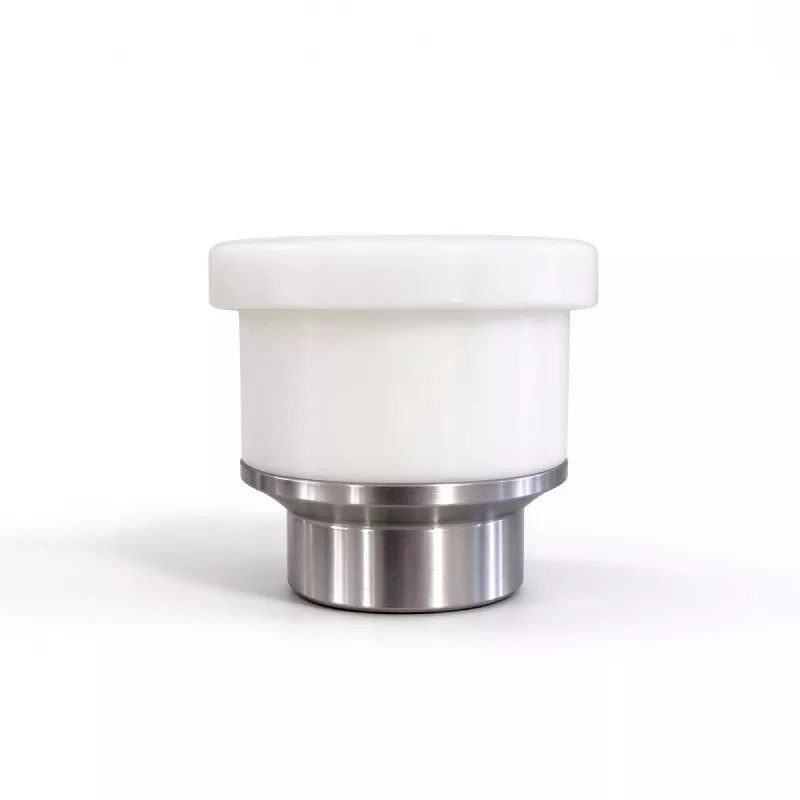

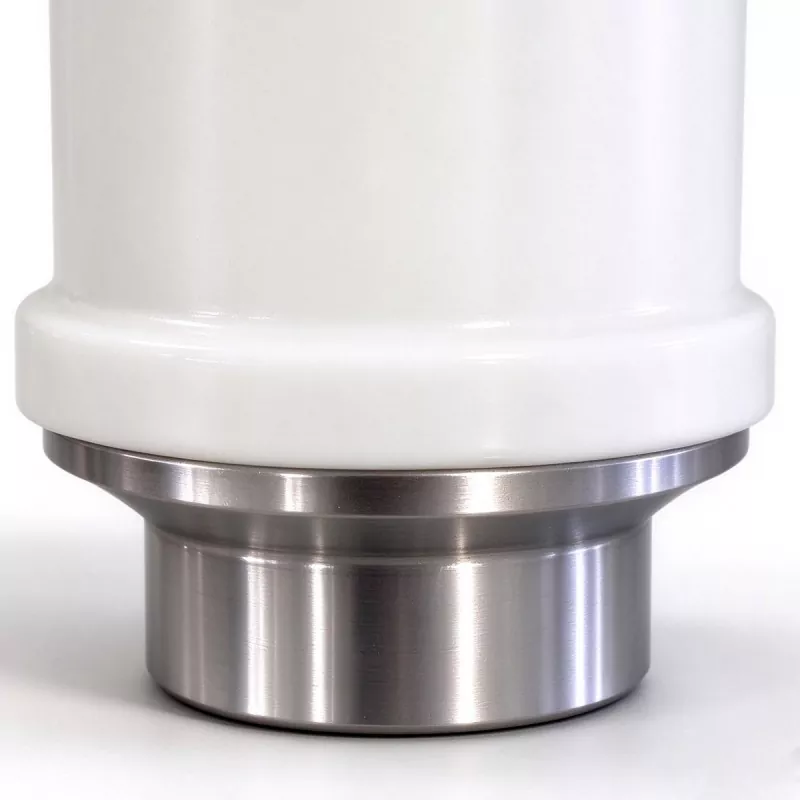

Laserleikkauspään keraaminen rengas

EVER VIEW toimittaa korvaavia keraamisia komponentteja kuitulaserleikkauspäihin, jotka tukevat suuttimen sijoittelua, sähköeristystä ja korkeudentunnistustoimintoja yhteensopivissa leikkauspääkokoonpanoissa. Laserleikkauspään keraaminen rengas on pieni kulutustarvike, joka on asennettu lähelle suutinta, ja se toimii alueella, joka on alttiina kuumuudelle, roiskeille, pölylle ja satunnaisille mekaanisille iskuille.

Oikea keraaminen rengas tulee valita todellisen leikkuupään rakenteen mukaan. Ulkohalkaisija, sisähalkaisija, korkeus, kierteet, kosketinjärjestely ja asennusmalli voivat vaihdella eri mallien välillä.

Korvaavaa ostoa varten EVER VIEW suosittelee toimittamaan leikkuupään mallin, alkuperäisen osanumeron, mitat tai selkeät valokuvat. Tiimimme voi auttaa eritelmien täsmäyttämisessä ennen tarjouksen tekemistä ja tukea huoltovarastoa tai joukkotilauksia.

Alemman leikkuupään tärkeä osa

Laserleikkauspään keraaminen rengas on sijoitettu leikkuupään ja suuttimeen liittyvien osien väliin. Sen tarkka rakenne riippuu leikkuupään rakenteesta, mutta se edistää yleensä sekä mekaanista sijoittelua että sähköistä eristystä.

Tuki suuttimen sijoittelua

Keraaminen runko ja siihen liittyvä asennusrakenne auttavat pitämään suutinkokoonpanon tarkoitetussa asennossa. Oikeat mitat ja samankeskisyys ovat tärkeitä, koska suuttimen on säilytettävä vaadittu suhde lasersäteeseen.

Tarjoa sähköeristys

Keraaminen materiaali tarjoaa sähköeristyksen leikkuupään valittujen johtavien osien välillä. Tämä ominaisuus on tärkeä leikkauspäissä, jotka käyttävät kapasitiivista korkeustunnistusta suutinkokoonpanon ja metallityökappaleen välisen etäisyyden tarkkailemiseen.

Korkeustunnistus riippuu kokoonpanosta

Yhteensopivissa leikkuupäissä keraaminen rengas toimii yhdessä suuttimen ja anturikomponenttien kanssa sen sijaan, että se toimisi itsenäisenä anturina.

Säilytä anturirakenne

Keraaminen runko erottaa olennaiset johtavat komponentit säilyttäen samalla anturikokoonpanon vaatiman mekaanisen suhteen. Kosketuspisteitä tai johtavia sisäosia voidaan myös sisällyttää erityisestä rakenteesta riippuen.

Vähennä asennuksen vaihtelua

Oikein sovitettu keraaminen rengas auttaa suuttimeen liittyvää kokoonpanoa palaamaan aiottuun asentoonsa vaihdon jälkeen. Väärät mitat voivat vaikuttaa kokoonpanon sopivuuteen ja vaatia lisävianmääritystä korkeusanturijärjestelmästä.

Mikä voi vahingoittaa sormusta?

Laserleikkauspään keraaminen rengas toimii lähellä työkappaletta, mikä tekee siitä alttiita useille käytännön tuotantoolosuhteille.

Törmäysvaurio

Vääntynyt levy, kohonnut työkappale tai ohjelmointivirhe voi saattaa leikkuupään kosketuksiin materiaalin kanssa. Törmäyksen jälkeen keraaminen runko tulee tarkastaa halkeamien, sirujen tai siirtymien varalta.

Kuumuus ja roiskeet

Jatkuva leikkaus altistaa leikkuupään alaosan lämmölle ja metalliroiskeille. Keraamisen renkaan, suuttimen ja kosketusalueen ympärillä oleva kontaminaatio tulee käsitellä rutiinihuollon aikana.

Tarkasta ennen muiden osien vaihtamista

Vaurioitunut keraaminen rengas voi aiheuttaa oireita, jotka näyttävät liittyvän suuttimeen tai korkeudensäätöjärjestelmään. Sitä ei kuitenkaan pitäisi automaattisesti pitää jokaisen leikkausongelman syynä.

Tarkista fyysinen kunto

Etsi halkeamia, halkeamia reunoja, muodonmuutoksia, likaa tai epänormaalia löysyyttä. Jos keraaminen runko on näkyvästi vaurioitunut, käyttöä tulee välttää, kunnes komponentti on arvioitu.

Tarkista yhteysalue

Jos leikkuupään rakenne sisältää johtavia koskettimia, tarkasta niiden kunto valmistajan huoltomenettelyn mukaisesti. Huono kosketus voi vaikuttaa tunnistuspiiriin.

Koko on enemmän kuin ulkohalkaisija

Pelkästään ulkohalkaisijan mukaan ostaminen voi johtaa väärään vaihtoon. Eri keraamisilla renkailla voi olla samanlainen ulkomuoto, kun käytetään erilaisia ​​kiinnitysrakenteita tai kosketusjärjestelyjä.

Mitat mitattavaksi

Jos mahdollista, anna ulkohalkaisija, sisähalkaisija ja kokonaiskorkeus. Mittaukset tulee ottaa alkuperäisestä komponentista eikä arvioida valokuvista.

Tarkista ketju ja yhteystiedot

Kierteen koko, asennusliitäntä ja koskettimen sijainti voivat myös määrittää yhteensopivuuden. Suuttimen liitäntää tulee tarkastella yhdessä keraamisen rengasrakenteen kanssa.

Lopulliset tekniset tiedot on vahvistettava suhteessa todelliseen leikkuupääkokoonpanoon.

Yhdistä rengas leikkuupäähän

Laserleikkauspään keraamista rengasta tulee käsitellä leikkuupääkohtaisena kulutustarvikkeena eikä yleistarvikkeena.

Eri mallit käyttävät eri malleja

Leikkuupäät voivat vaihdella keraamisen renkaan mittojen, kierteiden, paikannusominaisuuksien ja kosketinkokoonpanojen osalta. Jopa samanlaiselta näyttävät tuotteet eivät välttämättä ole keskenään vaihdettavissa.

Alkuperäiset tiedot auttavat

Alkuperäinen osanumero, pakkaustarra ja leikkuupään malli tarjoavat hyödyllisiä viitteitä korvaavan tuotteen tunnistamiseen. Selkeät valokuvat voivat edelleen vähentää virheellisen vastaavuuden mahdollisuutta.

Yksinkertainen tunnistusprosessi

EVER VIEW voi auttaa ostajia, jotka eivät tiedä tarkkaa keraamisen renkaan eritelmiä.

Aloita laitteista

Ilmoita leikkuupään valmistaja ja malli. Jos leikkuupäässä on nimikilpi tai mallimerkintä, liitä mukaan selkeä valokuva.

Lisää vanhan osan tiedot

Lähetä valokuvat alkuperäisestä keraamisesta renkaasta eri kulmista sekä saatavilla olevat mitat, osanumerot ja yhteystiedot.

LEIKKAUSPÄÄ → VANHA OSA → MITAT → KUVA → TEKNISET TIEDOT

Tämä prosessi on erityisen hyödyllinen ulkomaisille ostajille, laserpalveluyrityksille ja jakelijoille, jotka hankkivat varaosia olemassa oleviin koneisiin.

Asennus vaatii huolellisuutta

Keraaminen rengas on tarkkuuskomponentti, ja sitä tulee käsitellä varovasti vaihdon aikana.

Tarkasta ennen asennusta

Varmista, että uudessa komponentissa ei ole näkyviä halkeamia, siruja tai likaa. Tarkista mitat ja asennusrakenne ennen asennusta.

Vältä mekaanisia vaurioita

Keramiikka voi vaurioitua iskun tai liiallisen voiman vaikutuksesta. Asenna komponentti leikkuupään valmistajan ohjeiden mukaisesti ja vältä siihen liittyvien asennusosien liiallista kiristämistä.

Pidä suutinkokoonpano vakaana

Keraaminen rengas ei toimi yksin. Sen kunto on tarkasteltava yhdessä suuttimen ja muiden leikkuupään alapäässä olevien osien kanssa.

Tarkista suuttimen istukka

Varmista vaihdon jälkeen, että suutin on oikein paikoillaan ja että asianomainen kokoonpano pysyy paikallaan.

Tarkista korkeuden tunnistus

Jos käytetään kapasitiivista tunnistusta, varmista normaali korkeudentunnistuksen toiminta huollon jälkeen ennen koneen palauttamista normaaliin tuotantoon.

Sovellukset metallin laserleikkauksessa

EVER VIEW -vaihtokeraamiset komponentit on tarkoitettu kuitulaserleikkauslaitteisiin, joita käytetään erilaisissa metallinvalmistusympäristöissä.

Metallilevyjen käsittely

Tyypillisiä käyttökohteita ovat hiiliteräksen, ruostumattoman teräksen ja alumiinilevyjen työstö koneenosille, kaappeihin, koteloihin ja valmistettuihin metallikomponentteihin.

Tuotanto- ja huoltolaitteet

Ne voivat koskea myös laserleikkauspalvelukeskuksia, laitehuoltoyrityksiä, konevalmistajia ja jakelijoita, jotka ylläpitävät useita leikkauspääkonfiguraatioita.

Oikea malli määräytyy leikkuupään rakenteen perusteella eikä pelkästään käsiteltävän materiaalin perusteella.

Rakenna käytännöllinen varavarasto

Vaikka keraaminen rengas on suhteellisen pieni kulutustavara, sen puuttuminen voi viivästyttää leikkuupään huoltoa.

Tuotantotehtaille

Useita laserleikkauskoneita käyttävät tehtaat voivat järjestää keraamisia vararenkaita leikkuupään mallin ja konenumeron mukaan. Tämä helpottaa teknikkojen oikean varaosan valitsemista.

Jakelijoille

Laserlaitteiden jakelijat ja huoltoyritykset voivat vaatia useita eritelmiä eri asiakaskoneille. Mallin vahvistaminen ennen massaostamista auttaa välttämään yhteensopimattomien osien varastoinnin.

Pienten komponenttien laatu on tärkeä

Keraamisen renkaan hankintahinta on pieni verrattuna täydellisen laserleikkausjärjestelmän kustannuksiin, mutta mittaepäjohdonmukaisuus voi silti aiheuttaa ylläpitoongelmia.

Mittojen johdonmukaisuus

Keraamisen rungon, kiinnitysominaisuuksien ja kosketinjärjestelyn tulee vastata vahvistettua spesifikaatiota. Tasaiset mitat tukevat toistettavaa kokoonpanoa.

Pakkauksen suojaus

Keraamiset osat tulee suojata asianmukaisesti varastoinnin ja kuljetuksen aikana. Lastujen ja halkeamien estäminen ennen asennusta on osa luotettavaa kulutustarvikkeiden hallintaa.

Milloin se pitäisi vaihtaa?

Jokaiselle leikkuupäälle ei ole yleistä vaihtoväliä. Todelliset huoltovaatimukset riippuvat koneen toiminnasta, törmäyksistä, lämpöaltistumisesta, saastumisesta ja huoltokäytännöistä.

Vaihda näkyvän vaurion jälkeen

Halkeamat, lastut, muodonmuutokset tai muut fyysiset vauriot ovat selvä syy tarkastaa komponentti ja määrittää, onko vaihto tarpeen.

Vaihda huollon aikana

Jos keraamisessa renkaassa on epänormaalia kulumista tai leikkuupääyksikkö ei toimi odotetulla tavalla, vaihtamista voidaan pitää osana huoltoprosessia.

Tilaustiedot

Tarkkaa tarjousta varten anna leikkuupään malli, alkuperäiset keraamisen renkaan tiedot, mitat, yhteysjärjestelyt, valokuvat ja tarvittava määrä aina kun mahdollista.

Jos et tiedä mallia

Lähetä selkeitä kuvia keraamisesta renkaasta, leikkuupäästä ja alkuperäisestä pakkauksesta. Liitä mukaan saatavilla olevat mitat tai osanumerot.

Joukkoostoihin

Toistuvia tai joukkotilauksia varten toimita tarvittavat määrät ja leikkuupäämallit etukäteen. EVER VIEW voi auttaa teknisten tietojen vahvistamisessa ja vaihtotoimituksissa.

TARVITSETKO VAIHTOKERAAMISEN RENKAAN?

Lähetä tiedot → Vahvista malli → Tarkista tekniset tiedot → Pyydä tarjous

Ota yhteyttä EVER VIEWiin kuitulaserleikkauspäiden keraamisten renkaiden yhteensovittamista, vaihtoa ja massahankintaa varten.

FAQ

Mikä aiheuttaa keraamisen renkaan halkeilun?

Törmäys työkappaleeseen, liiallinen mekaaninen voima tai väärä käsittely voivat vahingoittaa keraamista runkoa. Lämpö ja tuotantokontaminaatio voivat myös vaikuttaa heikkenemiseen leikkuupään suunnittelusta riippuen.

Voidaanko murtunutta rengasta vielä käyttää väliaikaisesti?

Halkeilevaa keraamista rengasta ei pidä käsitellä normaalina huollettavana komponenttina. Koska rengas voi olla osa eristys- ja anturirakennetta, leikkuupään valmistajan huoltomenettelyä tulee noudattaa ennen käytön jatkamista.

Miksi renkaassa on metalliset koskettimet?

Joissakin leikkuupäämalleissa on johtavia koskettimia tai sisäosia osana kapasitiivista korkeudentunnistuspiiriä. Niiden tarkka järjestely vaihtelee leikkuupäämalleittain.

Onko keraamisen renkaan korkeus tärkeä?

Kyllä. Kokonaiskorkeus on yksi mitoista, joka voi vaikuttaa siihen, miten alaleikkuupääkokoonpano sopii yhteen. Se tulee sovittaa alkuperäiseen määrittelyyn mieluummin kuin pelkän ulkohalkaisijan mukaan.

Voinko käyttää toisen leikkuupäämerkin keraamista rengasta?

Vain jos mitat, asennusrakenne, kosketinjärjestely ja muut asiaankuuluvat tiedot on vahvistettu yhteensopiviksi. Samanlainen ulkonäkö ei takaa vaihdettavuutta.

Mitkä valokuvat ovat parhaita tunnistamiseen?

Näytä keraamisesta renkaasta edestä, takaa ja sivulta sekä valokuva leikkuupään mallitarrasta. Mittaus viivaimella, jarrusatulalla tai muulla sopivalla referenssillä voi tehdä tunnistamisesta tarkempaa.
